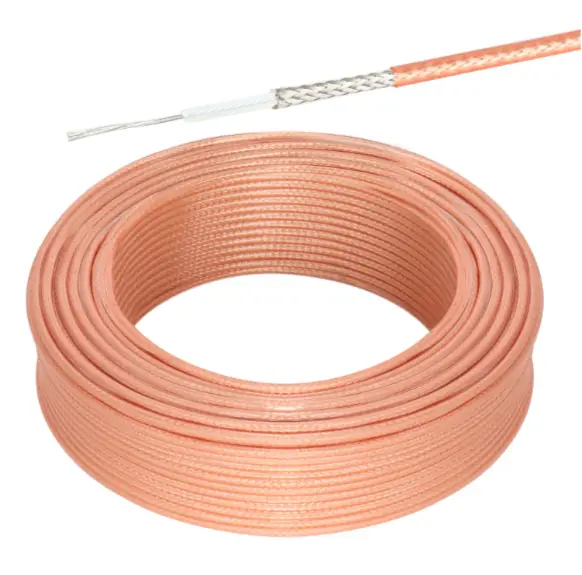

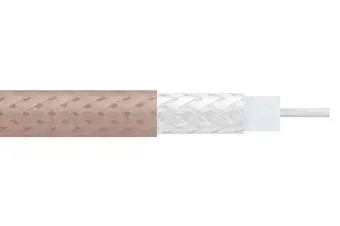

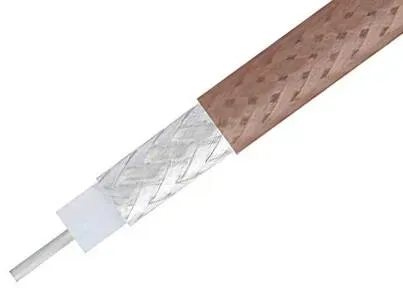

Коаксиальный кабель RG-316/U тефлоновый, посеребрённый — высокочастотный кабель с волновым сопротивлением 50 Ом, предназначенный для передачи радиочастотных сигналов в широком диапазоне частот. Благодаря использованию тефлонового диэлектрика (PTFE), посеребрённых проводников и термостойкой изоляции FEP кабель обеспечивает стабильные электрические характеристики даже в сложных условиях эксплуатации.
RG-316 широко применяется в телекоммуникационном оборудовании, системах радиосвязи, измерительных комплексах, антенных системах, навигационном оборудовании, лабораторной аппаратуре и других высокочастотных устройствах, где требуются гибкость, надёжность и устойчивость к высоким температурам.
Конструкция кабеля обеспечивает высокую эффективность экранирования, низкий уровень потерь и возможность работы на частотах до 6,5 ГГц.
Мы — команда ветеранов
Для современных радиотехнических и телекоммуникационных систем особое значение имеют стабильность характеристик, качество экранирования и долговечность кабеля. RG-316/U уже многие годы остаётся одним из наиболее востребованных коаксиальных кабелей для профессионального применения благодаря сочетанию гибкости, термостойкости и высокого качества передачи сигнала.
Особенно положительно себя зарекомендовали тефлоновый диэлектрик, посеребрённые проводники и широкий температурный диапазон эксплуатации.
ТТХ
| Характеристика | Значение |
|---|---|
| Тип кабеля | RG-316/U |
| Волновое сопротивление | 50 ±2 Ом |
| Центральный проводник | 7×0,175 мм |
| Материал центрального проводника | Посеребрённая медь |
| Диэлектрик | PTFE (тефлон) |
| Диаметр диэлектрика | 1,52 мм |
| Экран | Посеребрённая медная оплётка |
| Плотность оплётки | 95,2 % |
| Внешний диаметр экрана | 1,95 мм |
| Внешняя оболочка | FEP |
| Внешний диаметр кабеля | 2,5 мм |
| Цвет оболочки | Прозрачный коричневый |
| Максимальная частота | 6500 МГц |
| Погонная ёмкость | 95 пФ/м |
| Относительная скорость распространения | 69,5 % |
| Эффективность экранирования | ≥35 дБ |
| Погонный вес | 14,5 г/м |
| Минимальный радиус изгиба | 13 мм |
| Температура эксплуатации | -65°C ... +200°C |
Потери сигнала
| Частота | Потери |
|---|---|
| 100 МГц | 26,2 дБ/100 м |
| 400 МГц | 53,2 дБ/100 м |
| 1000 МГц | 85,6 дБ/100 м |
| 2000 МГц | 123,3 дБ/100 м |
| 3000 МГц | 153,1 дБ/100 м |
| 6000 МГц | 223,4 дБ/100 м |
Комментарий / комментарии
RG-316/U относится к категории профессиональных высокочастотных кабелей и отличается от стандартных аналогов повышенной термостойкостью и стабильностью характеристик. Тефлоновый диэлектрик обеспечивает минимальные изменения параметров даже при значительных температурных колебаниях.
Благодаря небольшому диаметру и высокой гибкости кабель удобно использовать в ограниченном пространстве, а качественное экранирование позволяет снизить влияние внешних электромагнитных помех на передаваемый сигнал.
Для кого подходит
Прежде всего для военных, специалистов связи, инженеров и специалистов по радиоэлектронике, которым необходим надёжный коаксиальный кабель для работы с высокочастотными системами и антенными комплексами.
Разработчики телекоммуникационного оборудования и радиотехнических систем, оценят стабильное волновое сопротивление, качественное экранирование и возможность работы на частотах до 6,5 ГГц.
Специалисты лабораторного, измерительного и испытательного оборудования, получают компактный и точный кабель для построения высокочастотных трактов и измерительных комплексов.
Пользователи навигационного, антенного и беспроводного оборудования, оценят небольшие габариты кабеля, его гибкость и устойчивость к воздействию окружающей среды.
Монтажники и сервисные специалисты, получают долговечный кабель с широким температурным диапазоном эксплуатации, высокой механической прочностью и проверенными электрическими характеристиками.
